이름: | 전기 에너지 미터를 위한 시험 장비 | 응용 프로그램: | 전기 에너지는 과실 시험을 미터로 잽니다 |
---|---|---|---|
현재 범위: | 0-20A | 전압 범위: | 0 - 500V |
회수: | 40-70HZ | 단계 각: | 0-360.000 |
정확도: | 0.05% | 기능: | 힘 에너지 눈금 검사기 |
하이 라이트: | 전기 미터 테스트 장비,휴대용 테스트 장비 |

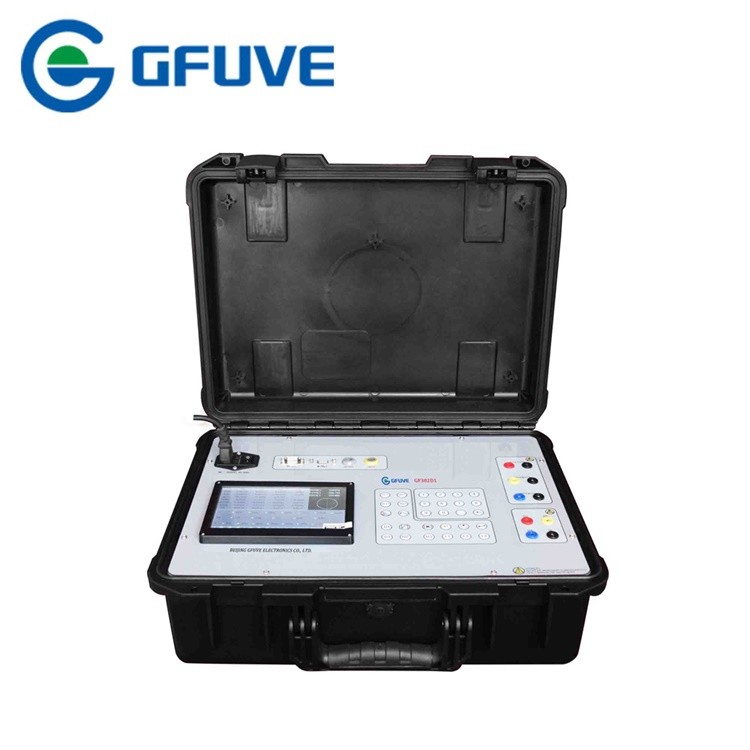

전기 에너지 미터, 전기 미터에 대 한 휴대용 테스트 장비 GF302D1
GF302D1 3 상 휴대용 에너지 계량 테스트 시스템은 통합 된 3 상 전류 및 전압 소스 (최대 500V / 120A 또는 500V / 20A)와 정확도 클래스 0.05 %의 내장 3 상 전자 표준으로 구성됩니다. GF302D1의 특징은 넓은 측정 범위, 높은 정확도 및 원치 않는 외부 영향에 대한 높은 내성입니다. 이 장비는 내장형 키보드 및 컬러 7 "터치 LCD 디스플레이를 통해 탁월한 메뉴 안내 작업과 결합 된 높은 기능을 제공합니다.
특히 0.2s 클래스의 계량기를 테스트하기 위해서는 고도의 정확성을 갖춘 테스트 장치가 필요합니다. 전류 및 전압 소스를 사용하여 현장에서 개별적으로 미터 테스트하는 개념이 점차 대중화되었습니다. 미터 테스트를위한 당사의 테스트 기술은 현장 테스트 및 실험실 테스트 시스템으로 사용하기에 특히 다목적이며 적합합니다.
전기적 파라미터 | |
---|---|
정확도 등급 | 0.05 %, 0.1 % |
전원 공급 장치 | 1 상 AC 100-265V, 주파수 50 / 60Hz. |
AC 전압 출력 | |
범위 (U1, U2, U3) | 57.7V, 100V, 220V, 380V 또는 69.3V, 120V, 240V, 480V (선택 사양) |
조정 범위 | (0-120) % RG (1) |
정밀도 조정 | 0.01 % RG, 0.1 % RG, 1 % RG, 10 % RG. |
안정 | 0.01 % / 120 초 |
왜곡 | 0.3 % (비 용량 성 부하) |
출력 부하 | 각 단계 30VA |
측정 정확도 | 0.05 % RG |
AC 전류 출력 | |
범위 (I1, I2, I3) | 200mA, 1A, 5A, 20A, 100A (옵션) |
조정 범위 | (0-120) % RG |
조정 정밀도 | 0.01 % RG, 0.1 % RG, 1 % RG, 10 % RG. |
안정 | <0.01 % / 120 초 |
왜곡 | ≤0.3 % (비 용량 성 부하) |
출력 부하 | 30VA |
정확성 | 0.05 % RG |
전원 출력 | |
유효 전력 출력 안정성 | <0.01 % RG / 120s |
무효 전력 출력 안정성 | <0.02 % RG / 120s |
유효 전력 측정 정확도 | 0.05 % RG |
무효 전력 측정 정확도 | 0.1 % RG |
위상 출력 | |
출력 조정 범위 | 0 ° -359.999 ° |
출력 조정 정밀도 | 10, 1, 0.1, 0.01은 선택적이다. |
해결 | 0.01 ° |
정확성 | 0.03 ° |
역률 | |
조정 범위 | -1 ~ 0 ~ 1 |
해결 | 10, 1, 0.1, 0.01은 선택적이다. |
측정 정확도 | 0. 0005 |
주파수 출력 | |
조정 범위 | 40Hz ~ 70Hz |
출력 조정 정밀도 | 5Hz, 1Hz, 0.1Hz, 0.01Hz를 옵션으로 제공합니다. |
해결 | 0.001Hz |
정확성 | 0.005Hz |
전압 / 전류 / 고조파 설정 | |
고조파 수 | 2-51 배 |
고조파 함유량 | 0-40 % |
고조파 위상 | 0-359.99 |
고조파 설정 정확도 | (10 % ± 0.1 %) RD (2) |
전력 에너지 측정 오류 | |
유효 전력 에너지 | 0.05 % RG |
무효 전력 | 0.1 % RG |
전력 펄스 출력 | |
파워 펄스 형 | 활성 펄스, 반응성 펄스 |
유효 전력 펄스 출력 | 5V, 10mA |
전력 펄스 입력 | |
에너지 펄스 형 | 능동 및 반응 펄스, 최고 주파수 지원 전원 펄스 입력은 180K입니다. |
기계적 파라미터 | |
치수 (W × D × H) (mm) | 495x390x195 |
무게 (kg) | 15 명 |
환경 조건 | |
주변 온도 | -10 ° C ~ + 50 ° C |
상대 습도 | 35 % -85 % |
(1) RG는 다음과 같은 범위를 의미합니다. (2) RD는 설정된 고조파 함유량을 의미하며 고조파는 단일 출력, 다중 출력이 될 수 있습니다. |
아니. | 정확성 | 전압 범위 | 전류 범위 | 무게 |
---|---|---|---|---|
302D112001 | 0.10 % | 0-500V | 0-120A | 22KG |
302D1120005 | 0.05 % | 0-500V | 0-120A | 22KG |
302D11201 | 0.10 % | 0-500V | 0-12A | 15KG |
302D112005 | 0.05 % | 0-500V | 0-12A | 15KG |
302D12401 | 0.10 % | 0-500V | 0-24A | 16KG |
302D124005 | 0.05 % | 0-500V | 0-24A | 16KG |
