색깔: | 빨간색과 검은색 | 이름: | 0.2s 현재 변압기 |
---|---|---|---|
자료: | 새로운 자석 | 응용 프로그램: | 개폐 장치 |
짐: | 2.5-20VA | 비율: | 30-1000A/5A 또는 1A |
직경: | 50 mm | 크기: | φ45xφ120x65 |
하이 라이트: | 토로이드 현재 변압기,발전기 현재 변압기 |
0.2s 종류 높은 정밀도는 에너지 미터를 위한 에폭시 수지 현재 변압기를 던졌습니다
이론
현재 변압기 (CT)는 교류 전류 (AC)를 측정하기 위하여 사용되는 변압기의 유형입니다. 그것은 그것의 1 차에 있는 현재에 비례적인 그것의 이차에 있는 현재를 일으킵니다.
현재 변압기는, 전압 잠재력 변압기와 함께, 계기 변압기입니다. 계기와 방어적인 릴레이를 위해 취급하기 쉬운 작은, 표준화한 가치에 전압 현재의 큰 가치가 계기 변압기에 의하여 오릅니다. 계기 변압기는 주요 시스템의 고전압에서 측정 또는 보호 회로를 고립시킵니다. 현재 변압기는 정확하게 그것의 1 차에서 현재에게 흐르기에 비례적인 이차 현재를 제공합니다. 현재 변압기는 1 차적인 회로에 사소한 짐을 선물합니다.
신청
현재 변압기는 전원 시스템의 현재 느끼는 단위입니다. 현재 변압기는 역, 전기 변전소 생성에, 그리고 산업과 상업적인 전력 배급에서 사용됩니다.
힘 미터를 위한 측정 현재
에너지 미터를 위한 측정 현재
보호 장치를 위한 측정 현재
특징
새로운 자석 물자는 높은 자석 침투성, 낮은 포화 자화 및 좋은 안정성이 있는 현재 변압기에는의 핵심이기 위하여 가지고 갑니다. 그러므로, 측정 정확도는 더 높 계기 안전 요인은 더 낮습니다. 선진 기술에 의해 가공되기 고품질 실리콘이 이기 위하여 가지고 가기 때문에의 핵심은 정확도 한계 요인을 확신한 보호 감기, 더 높습니다.
반원형 반지 핵심 및 이차 감기는 정비로 방습, 안정되어 있는 성과 그리고 분배의 특성이 있는 방화 효력이 있는 플라스틱 케이스에는에 있는 고품질 에폭사이드 수지에 의해 따라진 진공입니다. 링 통신망 개폐기 케이블에서 고쳐지는 소형, 경량, 작은 발자국. 케이블은 그것의 내부 극을 통해서 현재 변압기를 빨리 그리고 획일하게 교차할 수 있습니다.
현재 변압기똑바르를 통하여 던지기 수지는 각종 유동 비율, 정확도 및 정격 부하에 따라 몇몇 종류이라고 분할될 수 있습니다. 특정한 모수는 각 모형 모수 테이블에 일치하는에서 보입니다.
모수
기술적인 모수 | |
---|---|
기준 | IEC60044-1; IEC 61869-2; ANSI C57.13; NTC 2205; GB1208-2006 |
정격 1 차적인 현재 | 30-1000A |
정격 부하 | ≤20VA |
정격 빈도 | 50Hz 또는 60Hz |
정격 이차 현재 | 5A 또는 1A |
정격 단기간 열 현재 | 40kA, 1S |
정격 지속적인 열 현재 | 120%I1n |
이차 감기 힘 빈도 전압 | 3kV, 1min |
계기 안전 요인 | FS ≤10 |
기계적인 모수 | |
차원 (W×D×H) (mm) | φ45xφ120x65 |
무게 (kg) | 2.1 |
작동 조건 | |
작용 온도 | -35°C에 +55°C |
일 평균 임시 직원 | <> |
고도 | <3500 meters=""> |
계속되는 작동 조건 - | |
조건 | 공기에 있는 가혹하게 begrimed, 부식성 방사성 가스의 실존 없음. 정격 현재의 밑에 장기 가동의 허가. |
유형 | LZCG530-10 | LZCG530-10 | LZCG530-10 | |||||||
---|---|---|---|---|---|---|---|---|---|---|
목적 | 측정 현재 변압기 | 보호 현재 변압기 | 두 배 감기 현재 변압기 | |||||||
정격 1 차적인 현재 (AMP) | 정확도 종류와 정격 부하 (VA) | 정확도 종류와 정격 부하 (VA) | 합성 정확도 종류 및 정격 부하 (VA) | |||||||
0.2S | 0.2 | 0.5 | 10P20 | 10P15 | 10P10 | 0.2S | 0.5 | 10P15 | 10P10 | |
30 | 2 | |||||||||
40 | 2.5 | |||||||||
50 | 3.75 | 2 | ||||||||
75 | 3.75 | 5 | 2 | 3.75 | ||||||
100 | 2.5 | 5 | 7.5 | 2.5 | 3.75 | |||||
150 | 5 | 7.5 | 10 | 2.5 | 3.75 | 6.25 | 2.5 | 3.75 | 2.5 | |
200 | 7.5 | 10 | 15 | 3.75 | 5 | 7.5 | 5 | 7.5 | 3.75 | |
300 | 10 | 15 | 20 | 5 | 7.5 | 10 | 7.5 | 10 | 2.5 | 5 |
400 | 15 | 20 | 25 | 6.25 | 7.5 | 15 | 10 | 12.5 | 3.75 | 5 |
500 | 20 | 25 | 25 | 6.25 | 7.5 | 15 | 15 | 15 | 3.75 | 5 |
600 | 20 | 30 | 30 | 7.5 | 10 | 20 | 15 | 20 | 3.75 | 7.5 |
모형 | 1 차적인 정격 현재 | 정격 부하 | 가늠구멍 (mm) | 묘사 (mm) | 무게 (kg) | 물자 | 방수 |
---|---|---|---|---|---|---|---|
LZCK-55 | 100-1500A | ≤10VA | φ55 | 180×138×52 | 2 | PC | IP65 |
LMCK185-10 | 300-3000A | ≤25VA | φ185 | 350×283×55 | 4.5 | PC | IP65 |
LZCK310-10 | 300-600A | ≤10VA | φ50 | φ50 x φ110 x 32 | 1 | 수지 | 실리콘 상자 (선택권) |
LZCK322-10 | 30-600A | ≤10VA | φ50 | φ50 x φ110 x 52 | 1.6 | 수지 | 실리콘 상자 (선택권) |
LZCK350-10 | 20-600A | ≤25VA | φ50 | φ50 x φ110 x 105 | 3.1 | 수지 | 실리콘 상자 (선택권) |
LZCG530-10 | 30-600A | ≤20VA | φ45 | φ45 x φ120 x 65 | 2.1 | 수지 | 실리콘 상자 (선택권) |

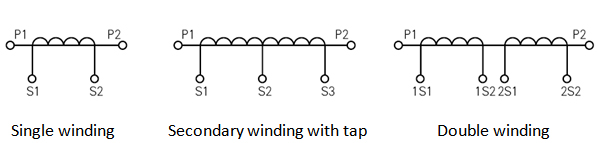

P1, P2는 1 차적인 극성 맨끝, S1, S2입니다 이차 극성 맨끝입니다.
P2, S2는 동음 맨끝 (마이너스 극성)입니다.
